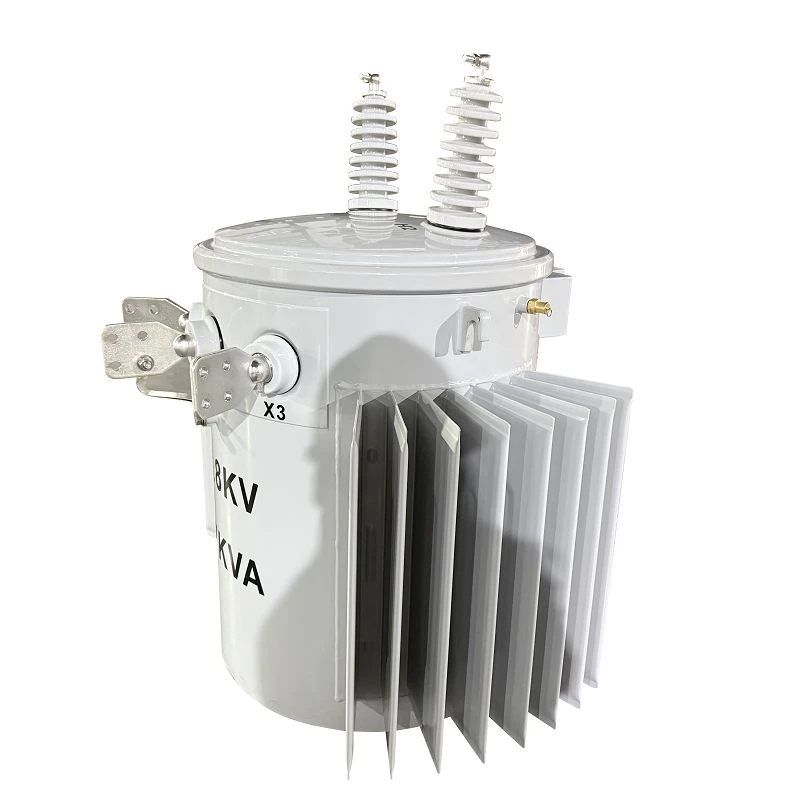

167 KVA Transformer Electrical Pole-13.8/0.24/0.12 KV|ហ្គីយ៉ាណា ឆ្នាំ ២០២៥

01 ទូទៅ

1.1 ការពិពណ៌នាគម្រោង

167 kVAបង្គោលអគ្គិសនីប្លែងត្រូវបានបញ្ជូនទៅ Guyana ក្នុងឆ្នាំ 2025។ ថាមពលដែលបានវាយតម្លៃរបស់ប្លែងគឺ 167 kVA ជាមួយនឹង ONAN cooling ។ វ៉ុលខ្ពស់គឺ 13.8 kV ជាមួយ ±2 * 2.5% tapping range (NLTC) វ៉ុលទាបគឺ 0.12/0.24 kV ពួកគេបានបង្កើតក្រុមវ៉ិចទ័រនៃ Ii0 ។

167 kVA, តែមួយ-បង្គោលដំណាក់កាល-ប្លែងដែលបានម៉ោនតំណាងឱ្យដំណោះស្រាយដែលអាចទុកចិត្តបាននិងប្រសិទ្ធភាពខ្ពស់សម្រាប់បណ្តាញចែកចាយលើសដែលត្រូវបានរចនាឡើងដើម្បីទម្លាក់វ៉ុលបឋមខ្ពស់នៃ 13.8 kV ទៅកម្រិតទាប-វ៉ុលបំបែក-ទិន្នផលដំណាក់កាលនៃ 120/240 V. រចនាដោយ ANSI រចនា និងផលិតពេញលេញ។ C57.12.20 និងស្តង់ដារស៊េរី IEEE C57 ដែលពាក់ព័ន្ធ ឧបករណ៍បំលែងនេះដើរតួជាធាតុផ្សំដ៏សំខាន់សម្រាប់ការចែកចាយថាមពលនៅក្នុងសង្កាត់លំនៅដ្ឋាន គម្រោងអគ្គិសនីតាមជនបទ កន្លែងពាណិជ្ជកម្មពន្លឺ និងកម្មវិធីកសិកម្ម ផ្តល់នូវការផ្គត់ផ្គង់ថាមពលប្រកបដោយស្ថេរភាព និងគុណភាពខ្ពស់ជាមួយនឹងការខាតបង់ប្រតិបត្តិការតិចតួចបំផុត។

បង្គោលអគ្គិសនីរបស់ម៉ាស៊ីនបំប្លែងមានលក្ខណៈពិសេសដោយប្រេងដ៏រឹងមាំ-ពន្លិច ដោយខ្លួនឯង-សំណង់ដោយម៉ាស៊ីនត្រជាក់ជាមួយ ONAN (Oil Natural Air Natural) ត្រជាក់ ដែលអនុញ្ញាតឱ្យប្រតិបត្តិការវាយតម្លៃជាបន្តបន្ទាប់ក្រោមលក្ខខណ្ឌតម្រូវនៃបង្គោលខាងក្រៅ-។ ធុងដែកស្រាលបិទជិតរបស់វាត្រូវបានបំពាក់ដោយ-ថ្នាំកូតដែលធន់ទ្រាំនឹងអាកាសធាតុ, ប៊ូសប៉សឺឡែនវ៉ុលខ្ពស់, -ប៊ូសវ៉ុលទាប, បិទ-ឧបករណ៍ផ្លាស់ប្តូរសម្ពាធ, ឧបករណ៍បន្ថយសម្ពាធ និងធុង-ការបំពាក់លើដីដែលបានម៉ោន ធានាបាននូវបរិស្ថានរយៈពេលវែង-ភាពធន់នឹងការប្រើប្រាស់បានយូរ។ Transformer គាំទ្រការកំណត់រចនាសម្ព័ន្ធក្រុមវ៉ិចទ័រ Ii0 ហើយត្រូវបានខ្សែជាមួយប៉ូលដកដែលតម្រឹមតាមស្តង់ដារសម្គាល់ស្ថានីយ IEEE C57.12.70 សម្រាប់ឯកតាដំណាក់កាលតែមួយ និងជួយសម្រួលដល់ប្រតិបត្តិការប៉ារ៉ាឡែលត្រង់ត្រង់ និងការភ្ជាប់អន្តរកម្មជាមួយបណ្តាញឧបករណ៍ប្រើប្រាស់ស្តង់ដារ។

ការរួមបញ្ចូលគ្នានៃបង្គោលរឹងមាំ-ការរចនាដែលបានម៉ោន បច្ចេកវិទ្យាស្នូលការបាត់បង់-កម្រិតខ្ពស់កម្រិតខ្ពស់ ប៉ូលាដកដែលបានបង្កើតឡើង បូករួមទាំងអ៊ីសូឡង់ដ៏ប្រសើរ និងសមត្ថភាពទប់ទល់នឹងសៀគ្វីខ្លី-ធ្វើឱ្យវាក្លាយជាឧស្សាហកម្ម-ដំណោះស្រាយដែលពេញចិត្តសម្រាប់ការចែកចាយថាមពលចុងក្រោយ-ម៉ាយល៍បែបវិមជ្ឈការទាំងនៅក្នុងការកំណត់តំបន់ទីក្រុង និងតំបន់ដាច់ស្រយាល។

1.2 លក្ខណៈបច្ចេកទេស

167 kVA លក្ខណៈបច្ចេកទេសបង្គោលអគ្គិសនី និងសន្លឹកទិន្នន័យ

1.3 គំនូរ

ដ្យាក្រាមបង្គោលភ្លើងប្លែង 167 kVA និងទំហំ។

02 ផលិតកម្ម

2.1 ស្នូល

ស្នូលត្រូវបានផលិតឡើងពី-ថ្នាក់ខ្ពស់, ត្រជាក់-រមៀល, គ្រាប់ធញ្ញជាតិ-ដែកស៊ីលីកុនតម្រង់ទិសជាមួយនឹងការរចនាសន្លាក់ភ្លៅជំហាន ដែលកាត់បន្ថយការបាត់បង់ hysteresis និងការបាត់បង់ចរន្តដ៏ច្របូកច្របល់។ ស្នូលទាំងមូលត្រូវបានបញ្ឆេះ ដើម្បីកាត់បន្ថយលំហូរសំណល់ ដែលបណ្តាលឱ្យមានការថយចុះយ៉ាងខ្លាំងនូវគ្មាន-ចរន្តផ្ទុក និងគ្មាន-ការខាតបង់សម្រាប់ការបង្កើនប្រសិទ្ធភាពប្រតិបត្តិការ។ ប្រព័ន្ធតោងធានានូវស្ថេរភាពមេកានិចកំឡុងពេលដឹកជញ្ជូន និង-ប្រតិបត្តិការរយៈពេលវែង។

2.2 ខ្យល់

ទាំងខ្សែ HV និង LV ប្រើ-អុកស៊ីហ៊្សែនបរិសុទ្ធ-ខ្ពស់នៃចំហាយទង់ដែងដោយឥតគិតថ្លៃ (ជាជម្រើសអាលុយមីញ៉ូម) ជាមួយនឹងធរណីមាត្របត់តូច។ Interlayer និង interturn insulation ប្រើ-ក្រដាសវាយតម្លៃសីតុណ្ហភាពខ្ពស់ ឬសម្ភារៈ Nomex® ដែលផ្តល់នូវ-សៀគ្វីខ្លីខ្ពស់។ ការរចនាធានានូវការចែកចាយវាលអគ្គីសនីឯកសណ្ឋាន; កម្រិតនៃការហូរចេញដោយផ្នែកត្រូវបានរក្សាទុកនៅក្រោម 1/3 នៃដែនកំណត់ស្តង់ដារ។ ជួរប៉ះត្រូវនឹង ± 2 × 2.5% ឬតម្រូវការផ្ទាល់ខ្លួន។

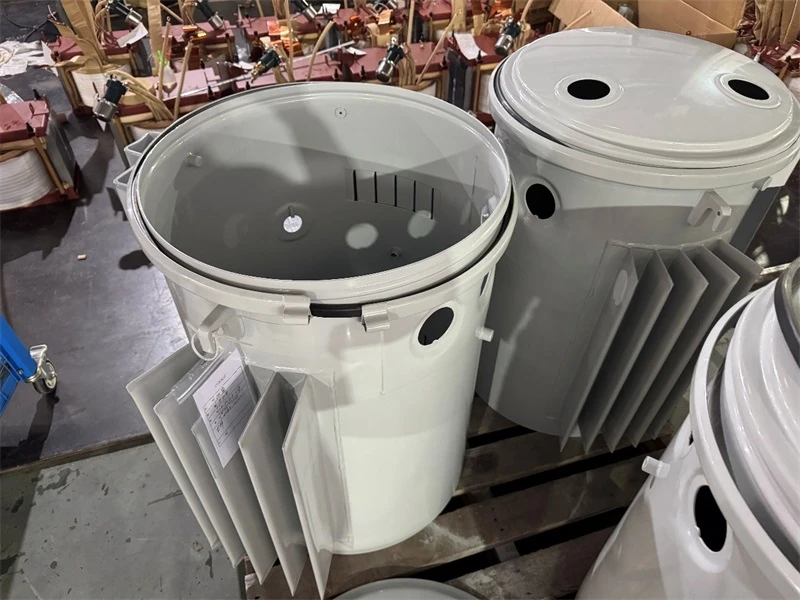

2.3 ធុង

ធុងគឺជាសំណង់បិទជិតយ៉ាងពេញលេញ ផ្សារដែកពី-បន្ទះដែកមានគុណភាពខ្ពស់ ហើយត្រូវឆ្លងកាត់ការធ្វើតេស្តលេចធ្លាយ និងសម្ពាធ។ ផ្ទៃខាងលើត្រូវបានព្យាបាលដោយថ្នាំលាបខាងក្រៅប្រឆាំងនឹង-ការ corrosion (C5-ថ្នាក់ M សម្រាប់បរិស្ថានឈ្លានពាន) សមរម្យសម្រាប់ការប៉ះពាល់នឹងពន្លឺព្រះអាទិត្យ ភ្លៀង ព្រិល និងបាញ់អំបិលរយៈពេលវែង។ គម្របត្រូវបានរចនាឡើងជាមួយនឹងខែលការពារទឹកភ្លៀង ហើយមុំនៃគុម្ពោតត្រូវបានធ្វើឱ្យប្រសើរសម្រាប់ការតោងបង្គោល និងការភ្ជាប់ខ្សែ។ ព្រុយវិទ្យុសកម្ម ឬជញ្ជាំងជ្រុងត្រូវបានរចនាឡើងសម្រាប់ការកើនឡើងសីតុណ្ហភាពល្អបំផុតជាមួយនឹងចរន្តប្រេងធម្មជាតិ (ភាពត្រជាក់ ONAN)។

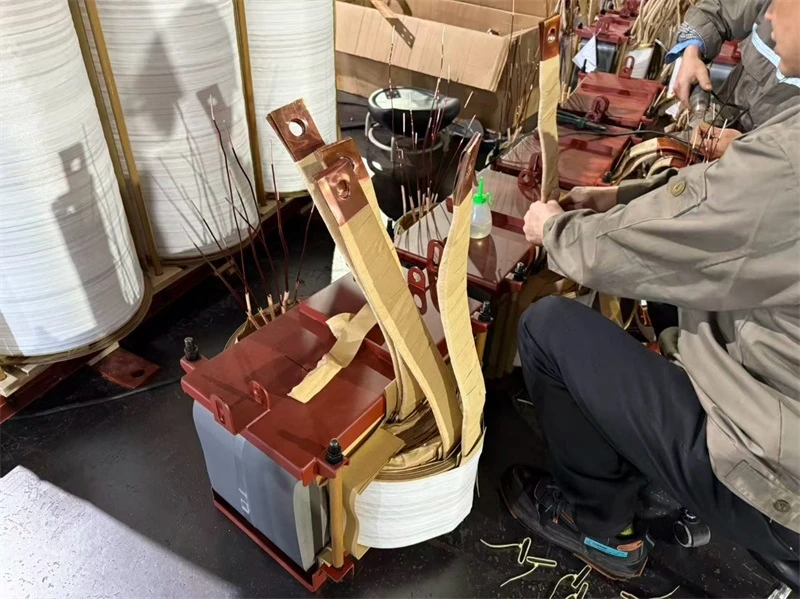

2.4 សភាចុងក្រោយ

ការផ្គុំចុងក្រោយត្រូវបានអនុវត្តដោយអនុលោមតាមស្តង់ដារ IEEE យ៉ាងតឹងរ៉ឹង រួមទាំងស្នូល-ការដាក់ជង់ខ្យល់ ការចាក់ប្រេងបូមធូលី ការព្យាបាលអ៊ីសូឡង់ និងការដំឡើងគ្រឿងបន្លាស់។ រចនាសម្ព័នទាំងមូលមានលក្ខណៈតូចចង្អៀត ដោយមានប្លង់សមហេតុផលនៃ-វ៉ុលខ្ពស់ និង-ប៊ូសវ៉ុល និងឧបករណ៍ផ្លាស់ប្តូរម៉ាស៊ីន ដែលត្រូវគ្នានឹងបង្គោលខាងលើ-ទំហំដំឡើង និងតម្រូវការកម្លាំងដែលបានម៉ោន។ បន្ទាត់រាងប៉ូល ក្រុមវ៉ិចទ័រ និងសំរបសំរួលខ្យល់ត្រូវបានក្រិតតាមខ្នាត ដើម្បីធានាបាននូវប្រតិបត្តិការវាលមានស្ថេរភាព និងអាចទុកចិត្តបាន។

03 ការធ្វើតេស្ត

ការ​ធ្វើ​តេស្ត​តាម​ទម្លាប់​ទាំង​អស់​ត្រូវ​បាន​បញ្ចប់​ដោយ​អនុលោម​តាមIEEE C57.12.90-2021ហើយធាតុទាំងអស់មានលក្ខណៈសម្បត្តិគ្រប់គ្រាន់៖

• ភាពធន់នឹងខ្យល់ សមាមាត្រវ៉ុល និងការធ្វើតេស្តប៉ូល៖ មានលក្ខណៈសម្បត្តិគ្រប់គ្រាន់
• គ្មាន-ការខាតបង់ និងចរន្ត៖ 0.366 kW, 0.47%, 3.294 A
• ការបាត់បង់ការផ្ទុក (85 ដឺក្រេ) ខ្លី-ការទប់ទល់សៀគ្វី និងប្រសិទ្ធភាព៖ 1.257 kW, 2.36%, 99.23%
• តេស្តវ៉ុលដែលបានអនុវត្ត៖ HV 34 kV/60 s, LV 10 kV/60 s, គ្មានវ៉ុលដួលរលំ
• Induced voltage withstand test: 150 Hz, 48 s, 2Ur, គ្មានវ៉ុលដួលរលំ
• ភាពធន់នឹងអ៊ីសូឡង់ ការផ្សាភ្ជាប់ និងការធ្វើតេស្តប្រេង dielectric: ទាំងអស់មានលក្ខណៈសម្បត្តិគ្រប់គ្រាន់

04 ការវេចខ្ចប់ និងដឹកជញ្ជូន

4.1 ការវេចខ្ចប់

• ការវេចខ្ចប់បឋម៖ឧបករណ៍បំប្លែងត្រូវបានផ្សាភ្ជាប់ក្នុងថង់ក្រដាសអាលុយមីញ៉ូមនៅក្រោមកន្លែងទំនេរ បន្ទាប់មកខ្ចប់ក្នុងប្រអប់ឈើ។
• ពិនិត្យស្ថានភាពថ្នាំលាប៖មុនពេលវេចខ្ចប់ ថ្នាំលាបត្រូវបានត្រួតពិនិត្យសម្រាប់កោស ឬផលប៉ះពាល់ណាមួយ; ប៉ះ-ការលាបពណ៌ត្រូវបានអនុវត្តតាមការចាំបាច់។
• ឯកសារ៖ឯកសារក្រដាស (សៀវភៅណែនាំ របាយការណ៍តេស្ត។ល។) ត្រូវបានដាក់នៅខាងក្នុងប្រអប់។
• ថ្នាំលាបគ្រឿងបន្លាស់៖កំប៉ុងតូចមួយនៃថ្នាំលាបទំនេរត្រូវបានរួមបញ្ចូល។ ទីតាំងរបស់វានៅខាងក្នុងប្រអប់ត្រូវបានចងក្រងជាឯកសារជាមួយនឹងរូបថតដែលផ្តល់ជូនអតិថិជន។
• ការរចនាបន្ទះ/មូលដ្ឋាន៖មូលដ្ឋានទ្រុងឈើត្រូវបានរចនាឡើងដោយមានជើងរអិល (ជើង) កម្ពស់ 140 មីលីម៉ែត្រ ដើម្បីអនុញ្ញាតឲ្យរទេះរុញចូលពីភាគីទល់មុខពីរ។

4.2 ការដឹកជញ្ជូន

ការដឹកជញ្ជូន និងការដឹកជញ្ជូនតាមស្តង់ដារត្រូវបានអនុម័ត ដែលសមរម្យសម្រាប់ការដឹកជញ្ជូនតាមផ្លូវគោក និងផ្លូវសមុទ្រ។ ដំណើរការទាំងមូលត្រូវបានជួសជុល និងការពារ ដើម្បីជៀសវាងការផ្លាស់ទីលំនៅ និងការខូចខាតពីការប៉ះទង្គិច។ ផលិតផលត្រូវបាន-ត្រួតពិនិត្យឡើងវិញមុនពេលដឹកជញ្ជូន ដើម្បីធានាថាម៉ាស៊ីនបំលែងមកដល់នៅដដែល ហើយអាចត្រូវបានដំឡើង និងដាក់ឱ្យប្រើប្រាស់ដោយផ្ទាល់បន្ទាប់ពីការមកដល់។

05 គេហទំព័រ និងសេចក្តីសង្ខេប

ឧបករណ៍បំប្លែងដែលបានម៉ោន -បង្គោលដំណាក់កាល- តែមួយរបស់យើងរួមបញ្ចូលគ្នានូវការរចនាបង្រួមជាមួយនឹងការដំឡើងងាយស្រួល និងដំណើរការដែលអាចទុកចិត្តបាន។ សាងសង់ឡើងដោយ-ដែកស៊ីលីកុនដែលមានគុណភាពខ្ពស់ និងរចនាសម្ព័ន្ធបិទជិតយ៉ាងពេញលេញ វាផ្តល់នូវការខាតបង់តិច- សមត្ថភាពផ្ទុកលើសទម្ងន់ និងការថែទាំបានយូរ-អាយុកាលសេវាកម្មដោយឥតគិតថ្លៃនៅក្នុងបរិយាកាសខាងក្រៅដ៏អាក្រក់។ ល្អបំផុតសម្រាប់លំនៅឋាន កសិកម្ម និងបន្ទុកពាណិជ្ជកម្មតូចៗ វាផ្តល់នូវដំណោះស្រាយថាមពលដ៏មានប្រសិទ្ធភាព និងសុវត្ថិភាព និងតម្លៃ។ជ្រើសរើសម៉ាស៊ីនបំប្លែងរបស់យើង។សម្រាប់គុណភាពដែលបានបញ្ជាក់ និងការគាំទ្រយ៉ាងយកចិត្តទុកដាក់។ ទាក់ទងក្រុមលក់របស់យើងសម្រាប់ព័ត៌មានលម្អិត ឬជំនួយក្នុងការបញ្ជាទិញ។
