25 KVA Transformer On A Pole-44/0.347 KV|ប្រទេសកាណាដា 2025

01 ទូទៅ

1.1 ការពិពណ៌នាគម្រោង

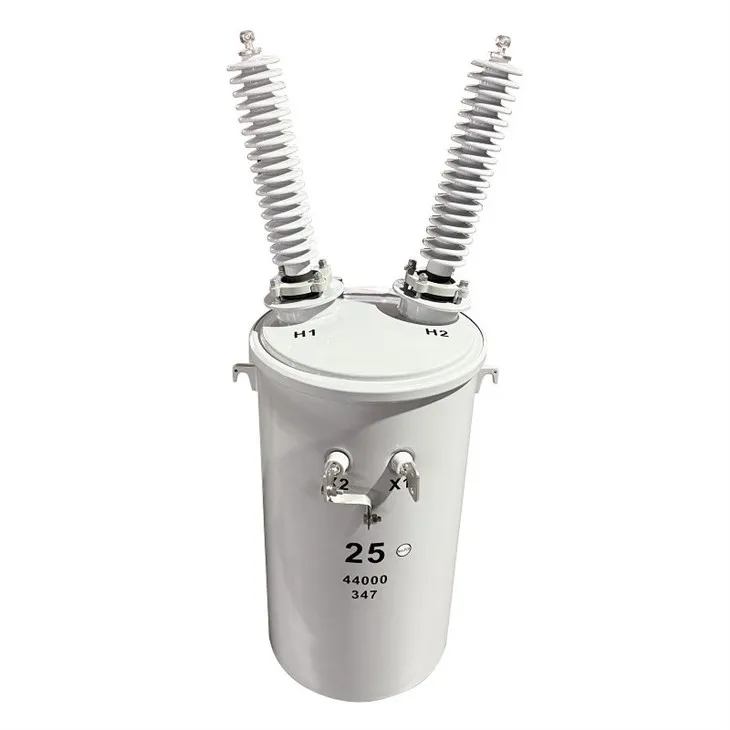

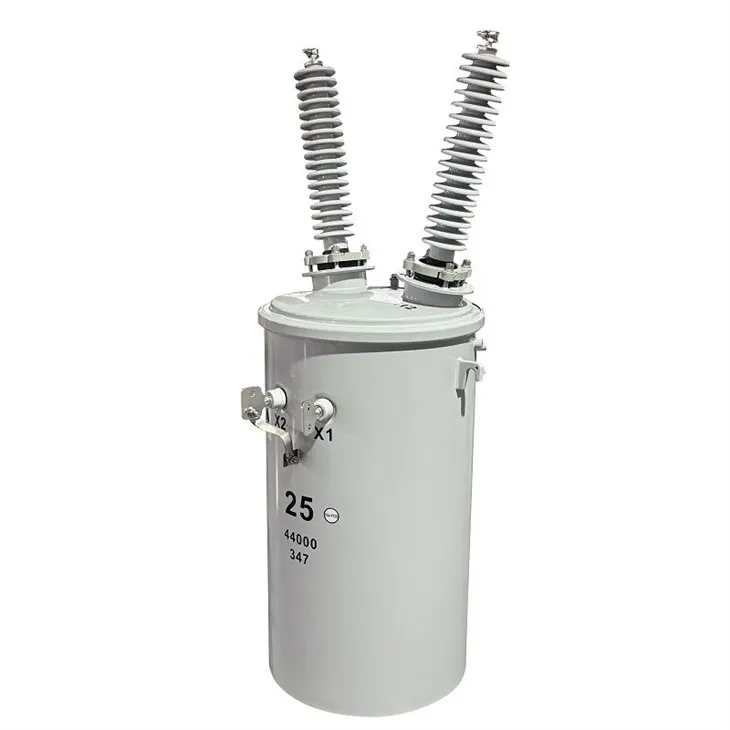

25 kVA បង្គោលដំណាក់កាលតែមួយដែលបានម៉ោនប្លែងត្រូវបានបញ្ជូនទៅប្រទេសកាណាដាក្នុងឆ្នាំ 2025 ។ ថាមពលដែលបានវាយតម្លៃរបស់ប្លែងគឺ 25 kVA ជាមួយនឹងភាពត្រជាក់របស់ ONAN ។ វ៉ុលខ្ពស់គឺ 44 kV ជាមួយ ± 2 * 2.5% tapping range (NLTC) វ៉ុលទាបគឺ 0.347 kV ពួកគេបានបង្កើតក្រុមវ៉ិចទ័រនៃ Ii6 ។

អង្គភាពនេះត្រូវបានវិស្វកម្មដើម្បីទម្លាក់វ៉ុលបឋមប្រកបដោយប្រសិទ្ធភាពពី 44kV ទៅវ៉ុលបន្ទាប់បន្សំនៃ 347V ដែលធ្វើឱ្យវាសមរម្យសម្រាប់ផ្គត់ផ្គង់បន្ទុកពាណិជ្ជកម្ម និងឧស្សាហកម្មធុនស្រាល ឬបម្រើជាចំណុចចែកចាយនៅក្នុងតំបន់លំនៅដ្ឋាន។

លក្ខណៈសំខាន់នៃប្លែងនេះគឺភាពធន់នៃអ៊ីសូឡង់ខ្ពស់របស់វា ដែលត្រូវបានរចនាឡើងដើម្បីទប់ទល់នឹងភាពតានតឹងអគ្គិសនីធ្ងន់ធ្ងរ។ នៅលើ-ផ្នែកតង់ស្យុងខ្ពស់ វាត្រូវបានបំពាក់ដោយប៊ូសចំនួនពីរដែលត្រូវបានវាយតម្លៃសម្រាប់កម្រិត 250kV Basic Impulse Level (BIL) ដែលធានាបាននូវការការពារដ៏ប្រសើរប្រឆាំងនឹងការវាយលុករបស់រន្ទះ និងការកើនឡើងនៃការផ្លាស់ប្តូរដែលជួបប្រទះជាទូទៅនៅលើបន្ទាត់ខាងលើ។ ផ្នែកខាងវ៉ុលទាប-មានប៊ូសពីរដែលមានកម្រិត 30kV BIL ដែលត្រូវបានបំពេញបន្ថែមដោយការកំណត់រចនាសម្ព័ន្ធបន្ទះ NEMA 4-hole ស្តង់ដារ។ ចំណុចប្រទាក់ទូទៅនេះធានានូវការតភ្ជាប់គ្មានថ្នេរ សុវត្ថិភាព និងអនុលោមតាមការតភ្ជាប់ទៅនឹងឧបករណ៍ប្តូរចុះក្រោម ឧបករណ៍វាស់ស្ទង់ ឬខ្សែចែកចាយបន្ទាប់បន្សំ ការដំឡើង និងការថែទាំវាលប្រកបដោយប្រសិទ្ធភាព។

សាងសង់ដោយធុងទឹកធន់ និងធន់នឹងអាកាសធាតុ និងពោរពេញទៅដោយ-សារធាតុរាវឌីអេឡិចត្រិចដែលមានប្រសិទ្ធភាពខ្ពស់ ឧបករណ៍បំលែងនេះត្រូវបានបង្កើតឡើងសម្រាប់-រយៈពេលវែង ការថែទាំ-ប្រតិបត្តិការអប្បបរមានៅក្នុងបរិយាកាសខាងក្រៅ។ ការរួមបញ្ចូលគ្នានៃការបំប្លែងវ៉ុលជាក់លាក់របស់វា ការកើនឡើងខ្ពស់ទប់ទល់នឹងសមត្ថភាព និងការតភ្ជាប់តាមស្តង់ដារធ្វើឱ្យវាជាថ្នាំងដែលអាចទុកចិត្តបាន និងសំខាន់នៅក្នុងហេដ្ឋារចនាសម្ព័ន្ធចែកចាយអគ្គិសនី។

1.2 លក្ខណៈបច្ចេកទេស

ប្រភេទ និង តារាងទិន្នន័យ បង្គោល 25 kVA ដំឡើងប្លែង

1.3 គំនូរ

25 kVA បង្គោលដែលបានម៉ោនការគូរដ្យាក្រាមប្លែងនិងទំហំ។

02 ផលិតកម្ម

2.1 ស្នូល

ស្នូលមុខរបួសនៃបង្គោល SCOTECH-ឧបករណ៍បំប្លែងដែលបានម៉ោនត្រូវបានប្រឌិតយ៉ាងជាក់លាក់តាមរយៈការបន្តខ្យល់ CNC ជាមួយនឹង-ត្រជាក់ថ្នាក់ទី-គ្រាប់ធញ្ញជាតិរមូរ-ដែកស៊ីលីកុនតម្រង់ទិស ដែលមានសៀគ្វីម៉ាញ៉េទិចបិទជិតរួមបញ្ចូលគ្នា។ ភាពតានតឹងត្រូវបានលុបចោលយ៉ាងពេញលេញតាមរយៈការបូមធូលី ខណៈដែលភាពធន់នឹងអាកាសធាតុត្រូវបានពង្រឹងដោយថ្នាំកូតអ៊ីសូឡង់ interlayer និង impregnation ជ័រ epoxy ។ បើប្រៀបធៀបជាមួយនឹងស្នូល laminated បែបប្រពៃណី វាកាត់បន្ថយការខាតបង់គ្មាន-បន្ទុក 30%-50%, កាត់បន្ថយសំលេងរំខាន 7-10dB, បង្កើនកម្លាំងមេកានិច 20% និងកាត់បន្ថយទម្ងន់បាន 15%-20% ។ ល្អបំផុតសម្រាប់លក្ខខណ្ឌការងារខាងក្រៅដែលមានចាប់ពី -40 ដឺក្រេដល់ +60 ដឺក្រេ វាសម្រេចបាននូវប្រតិបត្តិការដោយគ្មានការថែទាំ និងភាពជឿជាក់ខ្ពស់ បំពេញបានយ៉ាងល្អឥតខ្ចោះនូវតម្រូវការធ្វើឱ្យប្រសើរឡើងនៃការសន្សំថាមពលនៃបណ្តាញចែកចាយ។

2.2 ខ្យល់

របុំនៃបង្គោល SCOTECH-ឧបករណ៍បំប្លែងដែលបានម៉ោនមានរចនាសម្ព័ន្ធបង្រួមតូច ជាមួយនឹងចំហាយនៃ-អុកស៊ីហ្សែនបរិសុទ្ធ-លោហធាតុស្ពាន់ដោយឥតគិតថ្លៃ និងអាកាសធាតុពីរ-អ៊ីសូឡង់ធន់ទ្រាំ (ក្រដាស Nomex + ក្រណាត់កញ្ចក់ epoxy)។ CNC ស្រទាប់ winding និងថេរ-ភាពតានតឹង epoxy curing បង្កើនភាពធន់នៃសៀគ្វីខ្លី-ដោយ 25% ជាមួយនឹងការបញ្ចេញដោយផ្នែកតិចជាង ឬស្មើនឹង 5pC ។ ការខាតបង់កាត់បន្ថយ 18%-25% វាធន់ទ្រាំនឹង -40 ដឺក្រេ ~{14}} ដឺក្រេ ធន់នឹងសំណើម/បាញ់អំបិល និងបើកដំណើរការដោយគ្មានការថែទាំរយៈពេល 20 ឆ្នាំសម្រាប់ស្ថានីយបណ្តាញចែកចាយ។

2.3 សន្និបាតចុងក្រោយ

បង្គោល SCOTECH-ឧបករណ៍បំប្លែងដែលបានដំឡើងទទួលយកដំណើរការដំឡើងម៉ូឌុលជាមួយនឹងលំហូរការងារស្នូលដែលគ្រប់គ្រងយ៉ាងជាក់លាក់ និងរួមបញ្ចូលគ្នាយ៉ាងជាក់លាក់។ ស្នូលមុខរបួស និងស្នូលស្នូលត្រូវបានដំឡើងជាមុន-ក្នុងការផ្គុំស្នូល ហើយបន្តដោយការសម្ងួតដោយបូមធូលីសម្រាប់ការដកសំណើមចេញ។ បន្ទាប់មកវាត្រូវបានផ្សាភ្ជាប់យ៉ាងជាក់លាក់ជាមួយនឹងធុងផ្ទាល់ខ្លួន និងបិទភ្ជាប់ hermetically តាមរយៈ helium mass spectrometry detection ។ ការ​បំពេញ​ប្រេង​ដោយ​ម៉ាស៊ីន​បូមធូលី​ជា​បន្តបន្ទាប់​ធានា​បាន​នូវ​ប្រសិទ្ធភាព​នៃ​ការ​ដាក់​បញ្ចូល​ប្រេង​ដែល​ល្អ​បំផុត-។

2.4 HV Bushing

បង្គោល SCOTECH-ប្រដាប់បំប្លែង HV បានម៉ោន៖ ការវាយតម្លៃ 34.5KV/250A ចម្ងាយលូនធំជាង ឬស្មើ 991mm កម្លាំងរន្ទះទប់ទល់នឹង 250KV។ ផ្ទះប៉សឺឡែនដែលមានអ៊ីសូឡង់បី-ស្រទាប់ (Teflon + បំពង់ក្រដាស + បំពង់ epoxy) នៅខាងក្នុង; ប៉សឺឡែនទាបស្រោបដោយថ្នាំលាប semiconductor ។ បំពាក់ដោយស្ថានីយលង្ហិន ការគាំទ្រ PTFE ការផ្សាភ្ជាប់ NBR និងការគៀបអាលុយមីញ៉ូមសម្រាប់ដាក់ធុង។ ផ្សាភ្ជាប់ hermetically និងធន់នឹងអាកាសធាតុ{11}}ធានានូវអ៊ីសូឡង់វ៉ុលខ្ពស់{12}}ខាងក្រៅដែលអាចទុកចិត្តបាន។

2.5 LV Bushing

អនុលោមតាមស្តង់ដារ ANSI-1.2KV/250A សម្រាប់ប្រដាប់បំប្លែងដែលបានម៉ោនបង្គោល LV Bushing មានធាតុផ្សំសំខាន់ៗចំនួន 10៖ ស្ថានីយភ្ជាប់លង្ហិន 1, ប្រដាប់បិទភ្ជាប់ធម្មតា 2 NBR, អ៊ីសូឡង់ប៉សឺឡែន 1, ដែកកេះ 1-ក្តាប់ -យចន, 12 ដែកអ៊ីណុក 1/2 លាងចានដែក គ្រាប់លង្ហិន និងគ្រាប់ស្ពាន់ 1-ជាមួយធុងបំប្លែង (ø36.5-R3) មិនត្រូវបានរាប់បញ្ចូលពីវិសាលភាពផ្គត់ផ្គង់; តួ និងគ្រាប់ភ្នែករបស់វាត្រូវបានធ្វើពីសម្ភារៈធ្វើពីលង្ហិន-សំណប៉ាហាំង ហើយលក្ខណៈបច្ចេកទេសស្នូលរបស់វារួមមានវ៉ុលវាយតម្លៃ 1.2 KV, ចម្ងាយ 2 ម. Impulse withstand voltage of 30 KV, and dry power-frequency withstand voltage of 8 KV, along with key dimensions such as t=6.35±0.2, 4-R10, 44.5+0.5, 50.8, 035.31, 047.75, a tank hole size of ø2"15 specification, adaptation to 3.2"-15.

03 ការធ្វើតេស្ត

សម្រាប់ប៊ូស LV របស់ប្លែងដែលបានម៉ោន ថាមពលស្ងួត-ប្រេកង់ទប់ទល់នឹងការធ្វើតេស្តវ៉ុលត្រូវបានអនុវត្ត ដើម្បីធ្វើឱ្យមានសុពលភាពនៃដំណើរការអ៊ីសូឡង់របស់វាក្រោមស្ថានភាពប្រតិបត្តិការដែលបានវាយតម្លៃ-នៅក្នុងបន្ទាត់ជាមួយស្តង់ដារ ANSI-1.2KV/250A ប៊ូស (មានចម្ងាយ creepage 2V មិនលើសពី 8 មីលីម៉ែត្រ) វ៉ុលហ្វ្រេកង់ថាមពលនៅក្នុងបរិយាកាសស្ងួតសម្រាប់រយៈពេលជាក់លាក់មួយ ដែលមិនតម្រូវឱ្យមានការបែកបាក់ ការលេចធ្លាយ ឬចរន្តលេចធ្លាយមិនប្រក្រតីកើតឡើង ដោយហេតុនេះធានាថាប៊ូសអាចទប់ទល់នឹងភាពតានតឹងអគ្គិសនីបានយ៉ាងជឿជាក់ និងជៀសវាងការបរាជ័យនៃអ៊ីសូឡង់កំឡុងពេលអនុវត្តជាក់ស្តែង។

04 ការវេចខ្ចប់ និងដឹកជញ្ជូន

05 គេហទំព័រ និងសេចក្តីសង្ខេប

នៅ SCOTECH ឧបករណ៍បំលែងបង្គោលរបស់យើងត្រូវបានបង្កើតឡើងដើម្បីបំពេញតម្រូវការដ៏តឹងរ៉ឹងនៃការចែកចាយថាមពលខាងក្រៅ។ សាងសង់ឡើងជាមួយនឹងភាពរឹងមាំ ធន់នឹងអាកាសធាតុ-សំណង់ដែលធន់ទ្រាំ ការបំប្លែងថាមពលប្រកបដោយប្រសិទ្ធភាព និងភាពជឿជាក់រយៈពេលវែង-ពួកវាផ្តល់ថាមពលដែលមានស្ថេរភាពដល់បណ្តាញលំនៅដ្ឋាន ពាណិជ្ជកម្ម និងជនបទ-ទោះបីជាស្ថិតក្នុងស្ថានភាពបរិស្ថានដ៏អាក្រក់ក៏ដោយ។ គាំទ្រដោយអ្នកជំនាញជាច្រើនទស្សវត្សរ៍របស់យើងក្នុងការផលិតឧបករណ៍បំលែង គ្រប់គ្រឿងទាំងអស់ត្រូវបានសាកល្បងយ៉ាងម៉ត់ចត់ គាំទ្រដោយសេវាកម្មបច្ចេកទេសដ៏ទូលំទូលាយ និងបន្ទាប់ពី-ការថែទាំផ្នែកលក់។ មិនថាអ្នកត្រូវការការកំណត់រចនាសម្ព័ន្ធស្តង់ដារ ឬដំណោះស្រាយតាមតម្រូវការទេ យើងប្តេជ្ញាផ្តល់ថាមពលដល់គម្រោងរបស់អ្នកជាមួយនឹងភាពជាក់លាក់ និងដំណើរការ។ ទាក់ទងក្រុមការងាររបស់យើងថ្ងៃនេះ ដើម្បីស្វែងយល់ពីរបៀបដែលឧបករណ៍បំប្លែងដែលបានម៉ោនបង្គោលរបស់យើងអាចបង្កើនប្រសិទ្ធភាពបណ្តាញចែកចាយថាមពលរបស់អ្នក។
